关于柱间支撑的形式
2023-05-23 14:03 陕西钢结构 华邦建设

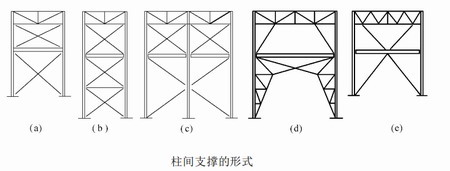

柱间支撑按照结构形式可以分为十字交叉式、八字式、门架式等。十字交叉支撑的构造简单、传力直接、用料节省，使用为普遍，其斜杆倾角宜为45°左右。上层支撑在柱间距较大时可以改用斜杆;下层支撑高而不宽者可以用两个十字形，高而刚度要求严格者可以占用两个开间。当柱间距较大或十字撑妨碍生产空间时，可以采用门架式支撑。下图e的支撑形式，上层为V形，下层为人字形，它与吊车梁系统的连接应做成能传递纵向水平力而竖向可以自由滑动的构造。
上层柱间支撑承受端墙传来的风荷载;下层柱间支撑除承受端墙传来的风荷载以外，还承受吊车的纵向水平荷载。在同一温度区段的同一柱列设有两道或两道以上的柱间支撑时，全部纵向水平荷载由该柱列所有支撑共同承受。当支撑系统在柱的两个肢的平面内成对设置时，在吊车肢的平面内设置的下层支撑，除承受吊车纵向水平荷载外，还承受与屋盖肢下层支撑按轴线距离分配传来的风荷载;靠墙的外肢平面内设置的下层支撑，只承受端墙传来的风荷载与吊车肢下层支撑按轴线距离分配来的风荷载。
柱间支撑的交叉杆和上图d的上层斜撑杆和门形下层支撑的主要杆件一般按柔性杆件设计，交叉杆趋向于受压的杆件不参与工作，其他的非交叉杆以及水平横杆按压杆设计。对下层柱间支撑的刚度要求较高，往往交叉杆的两杆都按压杆设计。
